Un exemple particulièrement intéressant afin de rénover une chaufferie simple, pour une petite résidence, de 70 logements

pcd1 m2110r1

L'automate Précédent agé de 20 ans ne permettait pas au nouvel exploitant de visualiser l'état de la chaufferie
Les sondes à thermistances ont pu être gardées ( sans avoir à vider l'installation pour changer les doigts de gants) , la vanne de régulation 3 points du plancher chauffant a également pu être gardée de façon à minimiser les frais de rénovation
Un écran tactile 7 pouces permet un accès restreint pour le gardien aux menus de visualisation, et consultation d'alarmes (250 en historique) mais sans les acquitter.
L'exploitant peut agir sur tous les réglages avec un mot de passe supérieur, visualiser l'historique des températures sur les 15 derniers jours, consulter les alarmes (250 en historique), et effacées celles disparues

La consultation des synoptiques à distance est possible , par liaison sécurisée , au travers d'une box ADSL

- Il est alors possible de recevoir un rapport de consommation au format excel , hebdomadaire, mensuel ou annuel
- Les relevés de températures peuvent être directement envoyés par mail (fichier CSV)
- Il est possible de recevoir les alarmes également par mail sur un téléphone portable , en tenant compte de l'urgence de l'alarme pour faire intervenir un technicien de dépannage
- Le client final ne se rend pas compte du disfonctionnement , grace à la retransmission immédiate du défaut

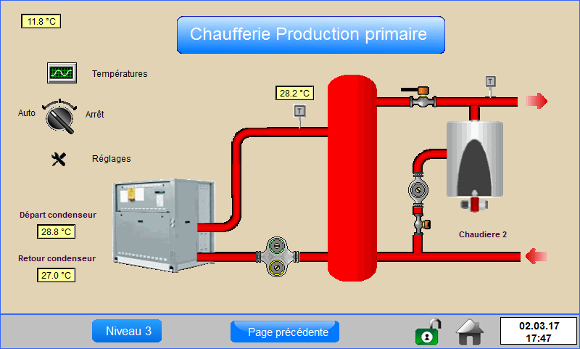

Voici le schéma de la production primaire correspondant:

schéma chaufferie pompe à chaleur
